广东海洋大学等团队在Materials上发表研究成果，采用激光定向能量沉积技术制备5 wt.% TiC增强316L不锈钢复合涂层，系统研究了不同激光功率对涂层微观组织、硬度、耐磨性和耐腐蚀性能的影响。
研究设置了4组激光功率：1000W（P10）、1200W（P12）、1400W（P14）、1600W（P16）。研究发现，激光功率不仅影响涂层成形，更重要的是改变了TiC颗粒的溶解—再析出过程，最终形成由未溶解TiC和纳米尺度TiC富集相共同构成的"双尺度增强结构"。
关键发现

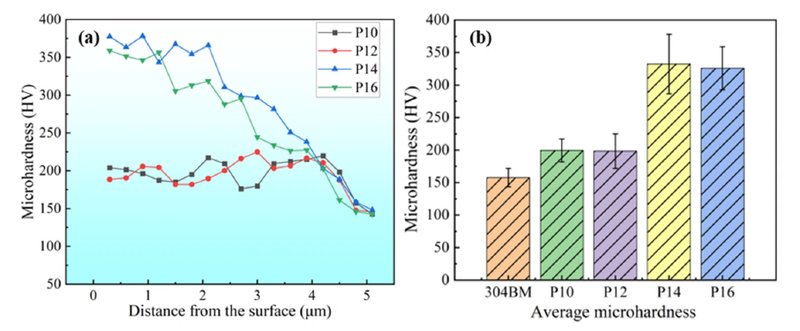

硬度：P14和P16的硬度达到约320～330HV，而P10和P12约为200HV。

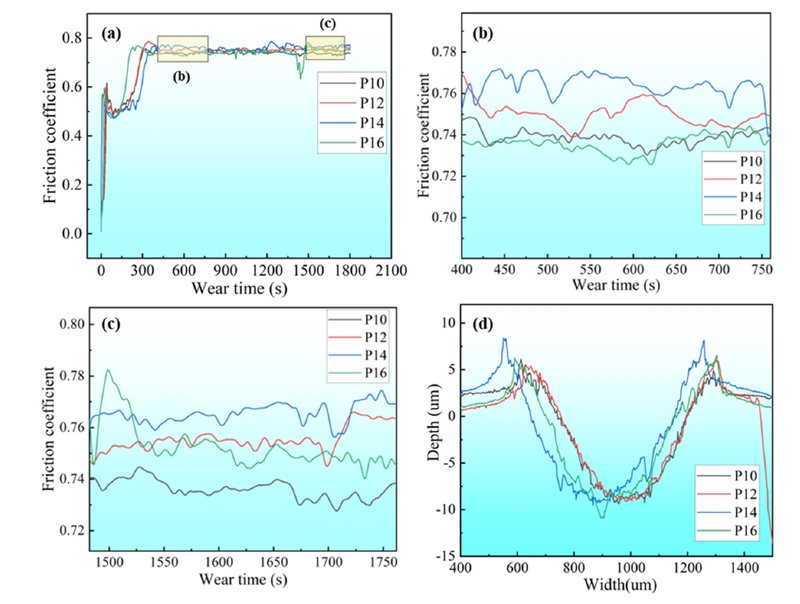

耐磨性：P10的磨损深度最低为15.09μm，P14最高为17.59μm。耐磨性能并非随功率线性改善，组织均匀性同样重要。

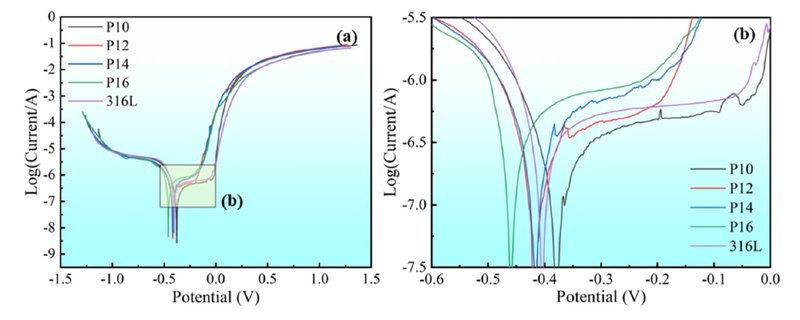

耐腐蚀性：P10腐蚀电流密度最低为2.51×10⁻⁷ A/cm²，P12为2.93×10⁻⁷ A/cm²，P16升高至6.36×10⁻⁷ A/cm²。P12具有更高的界面电荷转移电阻。
综合微观组织、阻抗响应以及磨损和腐蚀性能，研究认为1200W（P12）具有较好的综合性能。激光功率并非越高越好，过大的热输入会增加组织不均匀性和界面不稳定性。
内容来源：增材工业
