在厚板激光切割领域，尤其是厚板空气切割应用中，设备的高速、高精度运行是保证切割质量的关键。而在决定设备性能的核心要素中，机械结构的差异往往起着决定性作用——同样是型钢三合一激光切割机，为何有的能实现高速平稳切割，有的却总在断面质量上栽跟头？威士登以三维六轴五联动数控系统与ACU机构破局，给出了答案：这正是型钢三合一设备真正附加值的核心所在。
答案，藏在两种主流机械结构的对决里，更藏在威士登的破局之道中。今天，我们就深入剖析AB结构与ACU结构的核心差异，揭开威士登以ACU结构赋能，解锁型钢三合一设备“高性能”的底层密码。
AB结构
传统设计下的难以突破的瓶颈

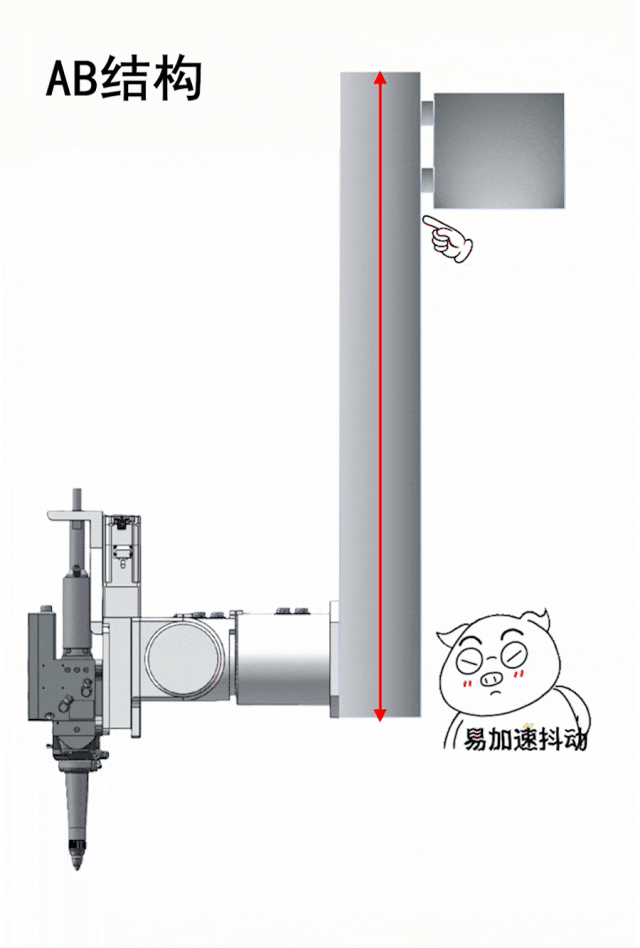

低轨龙门式平面坡口激光切割机床，通常采用AB轴机构，其构造特点十分明确并且安装要求极高：AB轴机构以悬臂形式向外伸出，并严格要求垂直安装于大Z轴表面，形成“悬臂+末端负载”的布局。
这种设计方案如果直接照搬到型钢切割机领域，由于型钢切割机龙门架更高，大Z轴更长，在高速厚板切割场景中，逐渐暴露其固有弱点，成为制约效率与质量的关键：
Z轴及切割头、喷嘴等负载的重心，距离龙门立柱的支撑点较远，形成了长长的力臂。就像人伸出手臂举起重物，高速加减速时，整个系统极易产生弯曲和扭转变形，稳定性大幅下降。
长悬臂的设计本身就会降低结构刚性，类似一根伸得很长的竹竿，末端哪怕受到轻微作用力，也会出现明显晃动——这对于要求高精度的切割作业而言，无疑是致命的。
在厚板空气切割所需的高速运行场景中，上述问题会被无限放大，设备极易出现震颤抖动。直接后果就是切割头高度控制不稳，反映在工件上，就是令人头疼的断面波纹、挂渣等缺陷，严重影响切割质量，甚至需要后续打磨加工，增加生产成本。
B轴需要与Z轴保持严格垂直，否则不仅仅是抖动问题，还会带来精度偏差，大幅提升安装调试的难度和成本。
由于机器刚性不足或者轻微磕碰，设备运行一段时间以后，B轴与Z轴连接松动，刚性降低且垂直度出现误差，进一步加剧抖动与精度问题，增加售后维护成本和停机时间。
面对这些问题，AB结构的改进往往陷入“多难困境”：
加强机械结构——使用更高强度的材料、增加加强筋等，虽能缓解抖动，但会显著提升制造成本，让设备性价比大打折扣；
降低运行加速度——为了减少抖动而牺牲切割速度，直接导致生产效率下降，且即便减速，也难以完全解决断面质量不稳定的问题；
结构局限，安装与售后无解——受“悬臂+末端负载”先天设计限制，安装时的垂直度要求、长期使用后的连接松动问题，无法通过简单改进解决，售后隐患持续存在。
显然，AB结构的设计局限，使其难以适配现代制造业对“高速、高精、高效”的核心需求，更无法充分发挥型钢三合一设备的集成价值。
ACU结构 威士登破局关键
为高速高精而生的结构革新
与AB结构的传统设计不同，先进的ACU机构跳出了“悬臂负载”的思维定式，采用更为紧凑、集成的设计理念，从根源上解决了高速切割的稳定性难题。

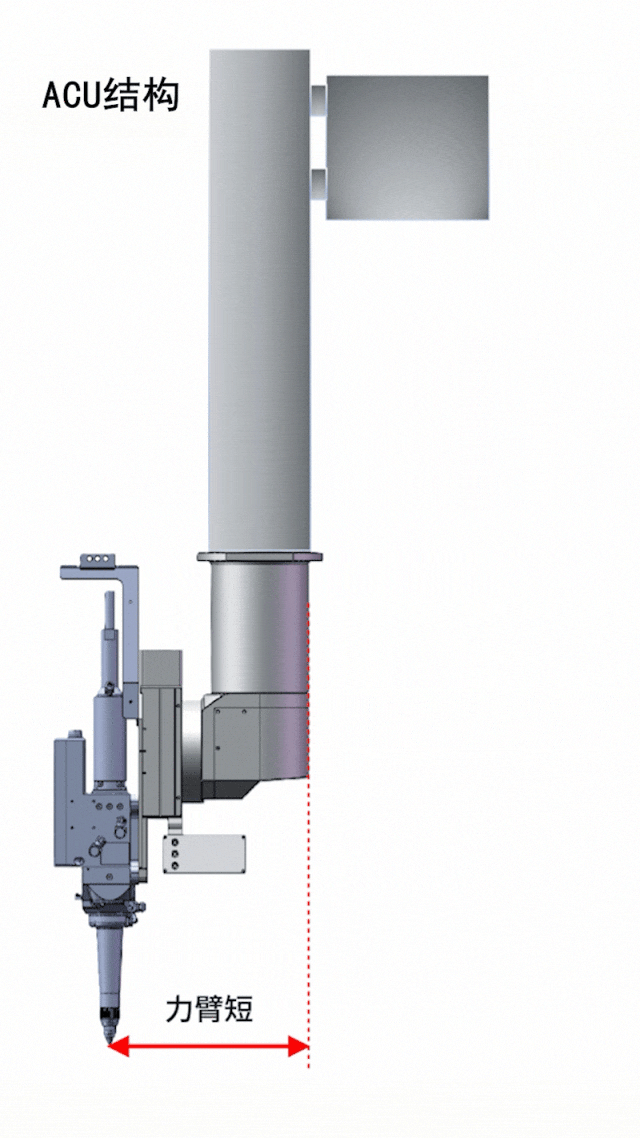

其核心设计亮点的是：将C轴（旋转轴）的法兰面，直接与Z轴的底端进行刚性连接，实现Z轴与C轴的一体化集成，彻底改变了负载的受力方式。
这一看似简单的结构调整，带来了革命性的性能提升，五大优势直击行业痛点：
Z轴负载（切割头、C轴等）的重心被最大限度拉回至龙门立柱的支撑点附近，力臂大幅缩短，从根本上增强了整个运动系统的刚性，彻底解决了重心失衡的问题。
在实现相同Z向工作行程的前提下，ACU结构所需的Z轴立柱长度更短。更短的立柱意味着更小的变形量，无需过度依赖高端材料和复杂设计，就能轻松保证结构刚性，兼顾性能与成本。
Z轴与C轴一体化设计，整个运动单元刚性极强，在高速运行、快速加减速过程中几乎无抖动。这使得切割头能始终保持稳定的高度和姿态，即便在高速空气切割场景中，也能精准控制切割焦点，获得光滑、无波纹、无挂渣的优质断面，无需后续二次加工。
C轴与Z轴法兰直连，可通过法兰顶丝调整水平度，比垂直度调整更简便精准。
搭载专属U轴，轻量化高精度设计，专司随动调高，响应迅猛，实现“急速穿孔+U轴蛙跳”一体化作业。ACU结构下Z轴负责大范围升降，U轴负责高频微调，分工协同：U轴蛙跳同步完成“上升-平动-下降”动作，快速跳过无效空程，提升批量加工效率；急速穿孔依托U轴高精度控制，毫秒级启动，速度大幅提升，穿透厚板更快，减少热影响与耗材损耗，践行“快捷于行”理念。
U轴与Z轴、C轴协同联动，实现切割头多维度微调，与ACU高刚性优势互补，达成“高效+高精”双重突破。
值得一提的是，ACU结构的优势不仅体现在平面切割，其紧凑的集成设计还能适配型钢切割、坡口切割等多种场景，与型钢三合一“一机多用”的核心需求高度契合——这正是威士登选择ACU结构作为破局关键的核心原因，为设备的多功能集成奠定坚实基础，真正释放型钢三合一的附加值。
威士登破局
ACU结构
解锁型钢三合一的真正附加值
很多企业选择型钢三合一激光切割机，误以为“能切割型钢、平面、坡口”就是全部价值。而威士登以ACU结构破局，重新定义了型钢三合一的真正附加值：其核心不仅在于功能的集成，更在于依托ACU结构，在高速平面切割这一核心场景中实现突破——ACU结构，正是威士登赋能设备、发挥核心价值的关键。
ACU结构赋予型钢三合一的4大核心附加值，直接决定设备的投资回报率：
筑牢高速切割的稳定性基础：ACU结构的高刚性的设计，彻底解决了高速运行中的抖动问题，无论是厚板高速空气切割还是型钢切割，都能保持稳定精度，避免因设备抖动导致的废品率上升。
释放设备最大产能：高刚性允许设备以更高的加速度运行，无需为了稳定性牺牲速度，大幅缩短加工时间，尤其在批量厚板切割场景中，产能提升效果显著，快速回收设备投资成本。
延长设备使用寿命：优化的结构设计让受力更均匀，降低了长期使用中的磨损和精度损失，减少设备维护频次和维护成本，让设备长期保持稳定性能，延长使用寿命。
反观采用AB结构的型钢三合一设备，即便实现了“一机多用”，也会因高速切割的稳定性不足，陷入“功能齐全但样样不精”的困境，无法发挥设备的真正价值。而威士登凭借ACU结构的技术优势，打破这一困局，让型钢三合一真正实现“多功能+高性能”，成为企业降本增效的核心助力。
结语
机械结构是一台机器设备的性能基础，控制系统与软件则是激光切割机的大脑与灵魂，威士登正是软硬协同这一理念的长期践行者，我们以三维六轴五联动数控系统与ACU机构进行精密配合，高效协同，让型钢三合一激光切割机的性能与附加值得到真正的释放，推动钢结构行业激光切割的效率革命！
