激光焊接常见不良缺陷图解分析与现场整改解决方案

作为激光加工头方案解决商，我们深耕激光焊接光路适配与现场工艺调试多年，深知现场焊接常会遇到气孔、裂纹、飞溅、未焊透等各类不良问题，不仅影响产品外观与密封性，还会直接降低焊缝强度，造成批量返工与成本损耗。


今天就给大家整理一篇行业通用科普干货，汇总现场最常见的 7 类焊接不良，搭配缺陷实拍参照、精准原因分析、落地就能用的解决办法。不管是工艺调试、质检巡检、新人学习，还是给客户做技术讲解，都能快速对照排查，建议收藏转发给身边焊接同行！

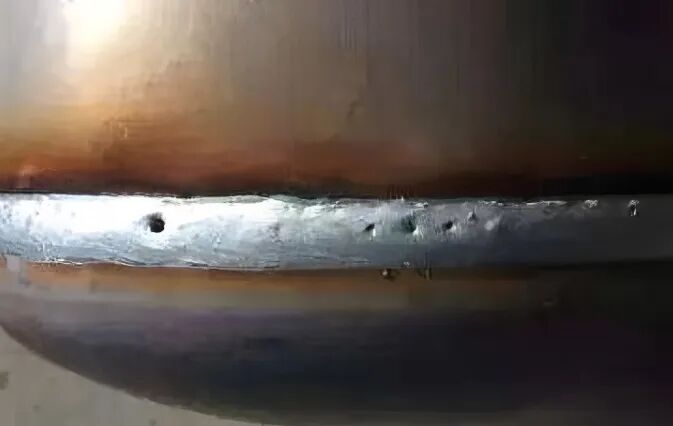

一、焊缝气孔（最常见缺陷）

  外观特征：

焊缝内部或表面，出现圆形或不规则小孔，表面可见凹坑，内部断面有孔洞，降低强度与密封性。

激光焊接常见不良缺陷图解分析与现场整改解决方案


  产生原因：

  • 材料表面有油污、氧化皮、水分、涂层，高温气化形成气泡

  • 保护气体纯度不足（<99.99%）、流量不稳 / 覆盖不良

  • 焊接速度过快，熔池冷却快，气泡来不及逸出

  • 激光匙孔不稳定，金属蒸汽包裹形成内部气孔


 解决方法：

  • 焊前彻底清洁：酒精 / 专用清洗剂除油污，砂纸去氧化层

  • 用99.99% 以上高纯氩气，流量 10–20 L/min，喷嘴正对熔池

  • 降低焊接速度，适当减小功率密度，延长熔池凝固时间

  • 优化焊接头离焦量，保证匙孔稳定，减少内部气泡

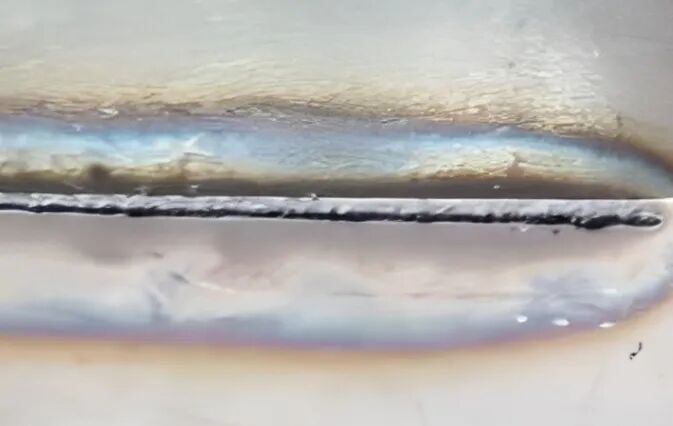

二、焊接裂纹（致命缺陷）

  外观特征：

焊缝表面 / 热影响区出现细裂纹（纵向 / 横向 / 弧坑裂），断面可见晶间开裂，易致结构断裂。

激光焊接常见不良缺陷图解分析与现场整改解决方案


  产生原因：

  • 热应力过大：高碳钢 / 铝合金等材料快速冷却产生淬硬组织

  • 异种金属热膨胀系数差异大，收缩应力超标

  • 焊接参数不当：功率过高、速度过快、热输入集中

  • 工件拘束过强，变形受限制，应力集中


 解决方法：

  • 焊前预热（钢材 100–200°C），焊后缓冷 / 退火去应力

  • 选用匹配焊丝，异种金属焊接用过渡填充材料

  • 改用脉冲激光，降低功率密度，减小热影响区

  • 优化夹具，减少拘束，合理排布焊接顺序

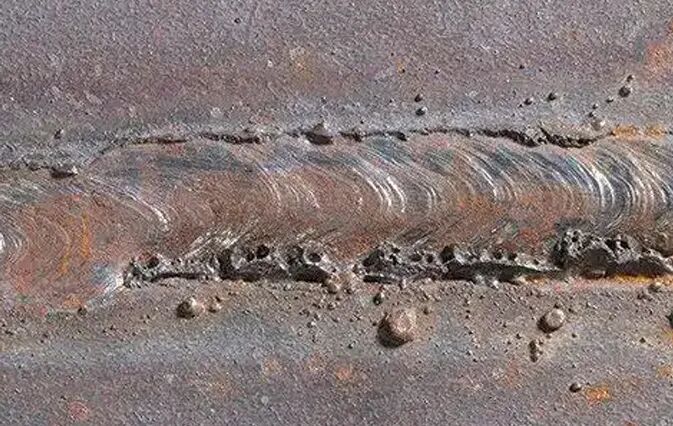

三、焊接飞溅（影响外观与设备）

  外观特征：

焊接时熔融金属颗粒喷溅，附着工件表面，污染焊接头镜片，焊缝粗糙。

激光焊接常见不良缺陷图解分析与现场整改解决方案


  产生原因：

  • 激光功率密度过高，匙孔剧烈波动，金属蒸汽压力过大

  • 材料表面污染，气化引发熔池沸腾

  • 焦点位置过深，能量集中于熔池底部

  • 保护气体流量 / 角度不当，无法抑制蒸汽喷发


 解决方法：

  • 适当降低激光功率，提高焊接速度，减小功率密度

  • 严格清洁工件表面，去除油污、锈迹、涂层

  • 调整焦点位置，保证匙孔稳定，减少蒸汽喷发

  • 优化保护气喷嘴角度与流量，稳定熔池表面


四、咬边（焊缝边缘凹陷）

  外观特征：

焊缝与母材交界处形成凹槽，边缘未填满，深度 > 0.5mm，削弱接头强度。

激光焊接常见不良缺陷图解分析与现场整改解决方案


  产生原因：

  • 焊接速度过快，液态金属来不及回填焊缝边缘

  • 装配间隙过大，填充金属不足

  • 激光功率过高，边缘母材过度熔化

  • 收尾时能量下降过快，小孔塌陷形成局部咬边


 解决方法：

  • 降低焊接速度，让熔池金属充分回填边缘

  • 控制装配间隙（薄板≤0.1mm，中板≤0.2mm）

  • 适当降低功率，匹配焊接速度与热输入

  • 收尾时延长能量衰减时间，避免小孔塌陷

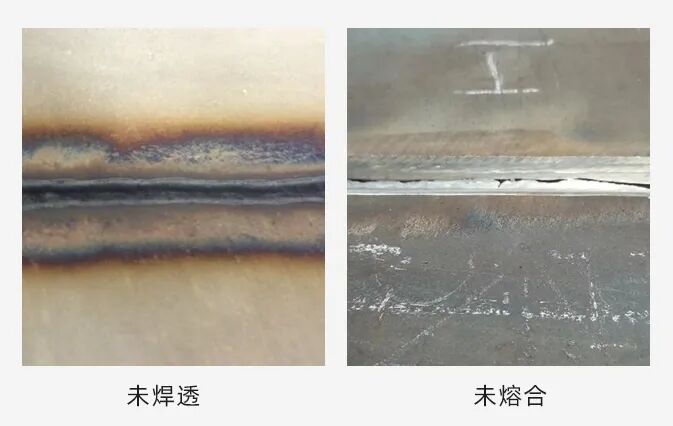

五、未焊透 / 未熔合（强度不足）

  外观特征：

未焊透：焊缝背面无熔合痕迹，接头仅表面粘连；

未熔合：焊缝与母材 / 层间未完全结合，有缝隙。

激光焊接常见不良缺陷图解分析与现场整改解决方案


  产生原因：

  • 激光功率不足，能量密度不够

  • 焦距偏离，光斑过大、能量分散

  • 焊接速度过快，热输入不足

  • 板材过厚、高反材料（铝 / 铜）能量反射强


 解决方法：

  • 提升激光功率，或选用更高功率密度焊接头

  • 精准校准焦距，保证焦点落在工件表面 / 浅表层

  • 降低焊接速度，增加单位长度热输入

  • 焊接铝 / 铜时用预热、小离焦、高功率模式

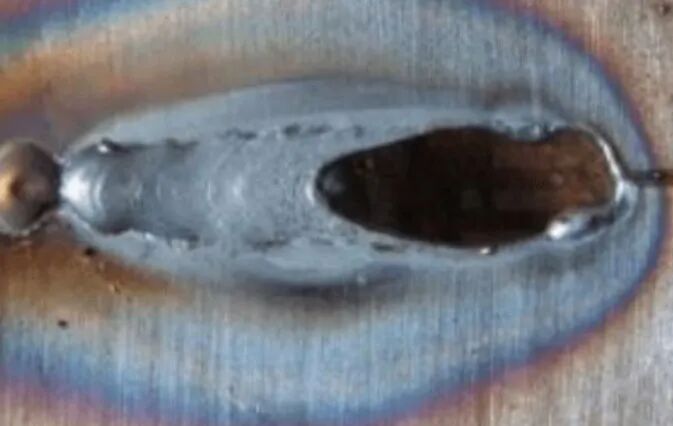

六、焊缝烧穿（薄板常见）

  外观特征：

焊缝完全熔穿，出现孔洞。

激光焊接常见不良缺陷图解分析与现场整改解决方案


  产生原因：

  • 热输入过大：功率过高、速度过慢

  • 焦点过于偏下，能量集中背面

  • 薄板无背面支撑，熔池自重塌陷

  • 装配间隙过大，金属液流失


 解决方法：

  • 降低功率、提高速度，减少热输入

  • 调整焦点至工件上表面 / 正离焦

  • 薄板加铜垫板支撑与强制冷却

  • 严格控制装配间隙，避免过大

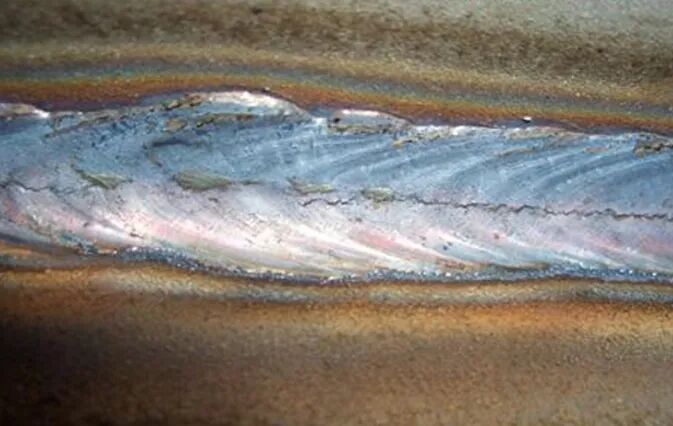

七、焊缝焊偏 / 成形不良

  外观特征：

焊缝偏离接头中心，宽窄不均、高低起伏、表面粗糙。

激光焊接常见不良缺陷图解分析与现场整改解决方案


  产生原因：

  • 工件定位不准、夹具松动

  • 焊接头光路偏移、焦点不正

  • 送丝与光斑不同轴，填充不均

  • 速度波动、功率不稳


 解决方法：

  • 校准工装夹具，保证工件精准定位

  • 定期校准焊接头光路，保证光斑对中

  • 调整送丝机构，让焊丝与光斑同轴

  • 稳定激光器输出，匀速焊接


八、快速排查表

缺陷类型

效果图片
优先排查项

快速处理要点

焊缝气孔

激光焊接常见不良缺陷图解分析与现场整改解决方案

表面清洁→保护气→焊接速度

清洁工件、换高纯氩气、降速

焊接裂纹

激光焊接常见不良缺陷图解分析与现场整改解决方案
材料匹配→预热→热输入

预热缓冷、换匹配焊丝、调参数

焊接飞溅

激光焊接常见不良缺陷图解分析与现场整改解决方案
功率密度→表面清洁→焦点

降功率、清洁表面、校准焦点

咬边

激光焊接常见不良缺陷图解分析与现场整改解决方案
焊接速度→装配间隙→功率

降速、控间隙、降功率

未焊透/未熔合

激光焊接常见不良缺陷图解分析与现场整改解决方案
功率→焦距→焊接速度

提功率、校准焦距、降速

烧穿

激光焊接常见不良缺陷图解分析与现场整改解决方案
功率→速度→焦点→支撑

降功率、提速、加垫板

焊偏

激光焊接常见不良缺陷图解分析与现场整改解决方案
定位→光路→送丝对中

校准夹具、调光路、对中送丝


以上就是激光焊接过程中最核心的常见不良问题与全套整改方案。其实多数焊接缺陷，除了工艺参数、工件材质、操作细节外，激光焊接头的光路精度、焦点稳定性、防护密封性也起到关键作用。
