过去数十年，磷化铟只是电信骨干网里默默无闻的小众三五族半导体材料，市场规模稳定、产业节奏平缓。但从 2025 年起，伴随全球 AI 算力建设进入爆发周期，磷化铟一跃成为算力产业链的战略稀缺资源，出现量价齐升、产能缺口持续扩大、巨头锁定长单的火爆行情，背后是四层产业共振：
1. AI 算力集群带宽需求指数级暴涨，光模块速率迭代倒逼方案切换
传统数据中心一台服务器仅搭载 2-4 个光模块，而 AI 训练集群中 GPU 互联带宽需求呈数十倍提升，单台 AI 服务器光模块配置量达到普通服务器 10 倍以上。

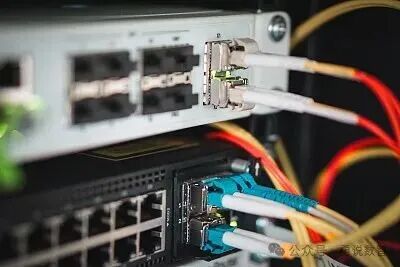

图注：AI机房交换机海量光模块光纤互联，构成GPU集群高速传输网络
行业光模块快速从 400G 迭代至 800G、1.6T，并加速布局 3.2T 产品：短距机架内 850nm 砷化镓 VCSEL 方案，无法支撑 1550nm 长距 DCI 互联、单通道 200G 超高速调制，800G 以上高端光模块全面转向磷化铟基 EML、DFB 激光器方案。
更关键的是，速率升级带来耗材非线性增长：单颗 800G 光模块需要 4/8 颗磷化铟激光芯片，1.6T 光模块磷化铟衬底消耗量是 800G 的 2.7/3 倍，3.2T 产品将再度翻倍，需求增速远超光模块出货增速。当前全球超 80% 磷化铟新增需求，全部来自 AI 智算中心高速光模块场景。

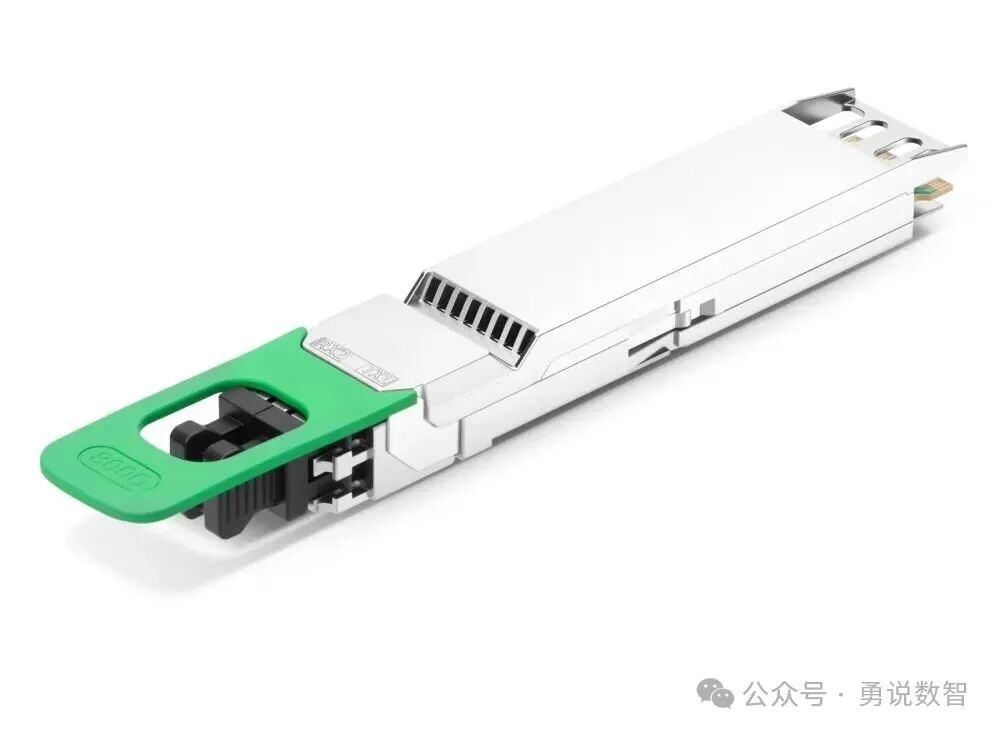

图注：AI算力核心硬件—800G高速光模块，磷化铟激光芯片为内部核心发光元器件
2. 硅光、CPO 下一代算力架构，进一步锁定磷化铟不可替代性
行业普遍寄希望的硅光技术仅能制作无源分光、波导结构，硅属于间接带隙材料无法自主发光，无论硅光方案如何迭代，都必须外接磷化铟 CW 连续波激光器作为光源；而 2026 年正式进入商用导入期的 CPO 共封装光学，为实现超高集成密度、超低传输功耗，需要集成数量是传统光模块 8~10 倍的光引擎，直接成倍放大磷化铟芯片用量，成为磷化铟需求的第二增长曲线。
3. 供给端扩产壁垒极高，供需缺口持续拉大推高景气度
磷化铟大尺寸低缺陷衬底制造工艺壁垒极高，单条产线投入超 12 亿元，从厂房建设、设备安装到良率爬坡、头部客户认证，完整周期长达 18~36 个月。即便住友电工、AXT、Coherent 等海外龙头全力扩产，新增产能集中在 2027 年下半年才会逐步释放。

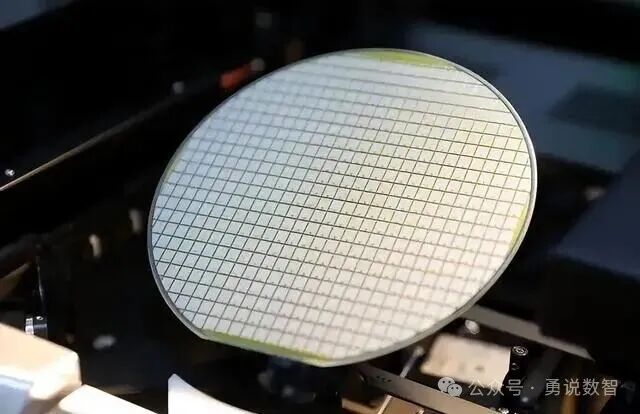

图注：磷化铟晶圆是制造高速激光芯片的基底材料，扩产周期长达18~36个月
截至 2026 年三季度，磷化铟激光器交付缺口已经超过三成，紧缺程度高于同期存储芯片，4 英寸磷化铟衬底价格年内涨幅超 45%，上游精铟原料价格同比涨幅突破 80%，产业链进入持续涨价周期。英伟达等云厂商直接向光芯片企业砸下百亿级资金锁定未来数年磷化铟产能，进一步加剧现货紧张格局。

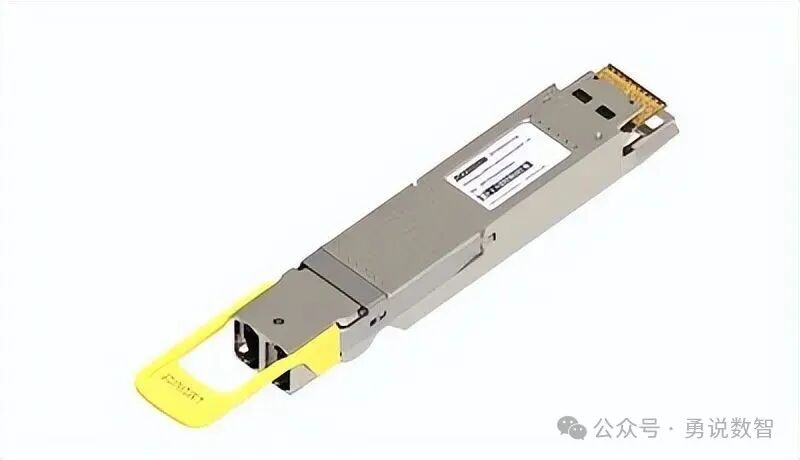

图注：1.6T新一代算力光模块，磷化铟芯片消耗量相比800G提升约2.7倍
4. 全球算力竞争加剧，磷化铟上升为算力基础设施战略物资
GPU、HBM 之外，高速光互连已经成为制约超算集群性能释放的关键短板，磷化铟作为光芯片核心基底，被各国纳入半导体自主可控重点清单；国内加速推进高端 200G+EML 光芯片国产替代，叠加海外供应链主动分散风险，全球产业链对磷化铟产能争夺白热化，彻底推动磷化铟从细分材料走向市场主线。
磷化铟（InP）激光芯片六大核心优势（AI 算力光模块核心有源器件）
磷化铟是唯一可以规模化量产 1310/1550nm 通信波段高速激光光源的半导体材料，是 800G/1.6T 光模块 EML、DFB 激光器、光电探测器的必备基底，也是硅光方案缺失的发光源，六大底层核心优势如下：
一、直接带隙结构，光电转换效率近乎理论极限，完美匹配光纤黄金传输窗口
磷化铟属于直接带隙半导体，电子空穴复合直接释放光子，内量子效率接近 100%；硅是间接带隙材料，发光效率极低，无法自制激光器光源，必须外挂磷化铟芯片。
通过外延材料组分调节，可精准输出1310nm、1550nm两大石英光纤最低损耗波段，是全球光纤通信基础设施的标准频段，传输衰减最低、色散可控，长距离传输优势碾压 850nm 砷化镓 VCSEL 方案。
电光转换功耗更低，同等光输出功率下，比其他光源省电 20%~40%，契合 AI 数据中心大规模节能需求。

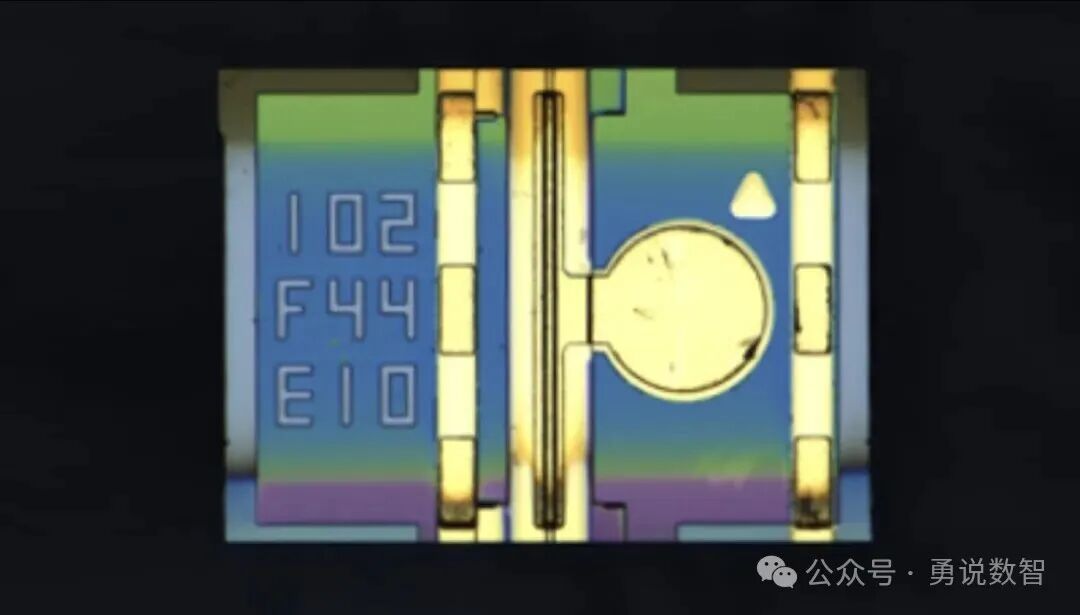

图注：磷化铟基DFB激光器芯片，直接带隙结构实现超高光电转换效率
二、超高电子迁移率，天然适配超高速调制，支撑单波 200G 速率上限
磷化铟电子迁移率约4600 cm²/(V·s)，是硅材料的 4 倍以上，饱和电子漂移速度极高：
可稳定实现 50GHz 以上高频电信号调制，是 25G 以上速率、单波 100G/200G EML 电吸收调制激光器的唯一商用材料，是当前 1.6T 光模块主流技术路线基础。
高频信号损耗小、信号畸变弱，高速数据串扰极低，AI 集群数万 GPU 之间海量数据流双向传输稳定性极强。
相比砷化镓 GaAs，无法覆盖 1550nm 长距波段，仅适合机架内短距 850nm 多模光纤场景，无法胜任跨机柜、数据中心互联场景。
三、单片光电集成能力强，可实现激光器、调制器、探测器一体化
在同一块磷化铟晶圆上，可以集成 DFB 激光发射单元、电吸收调制器、光探测器、光放大器（SOA）等全部有源光器件，做成 PIC 光电集成芯片，大幅减少分立器件数量、压缩封装体积。
光耦合损耗大幅降低，系统链路可靠性提升，非常适配 CPO 共封装光学、板级光互连等下一代算力架构。
硅光只能集成无源光路（分光、波导），无法发光，必须依赖磷化铟作为外部光源输入。

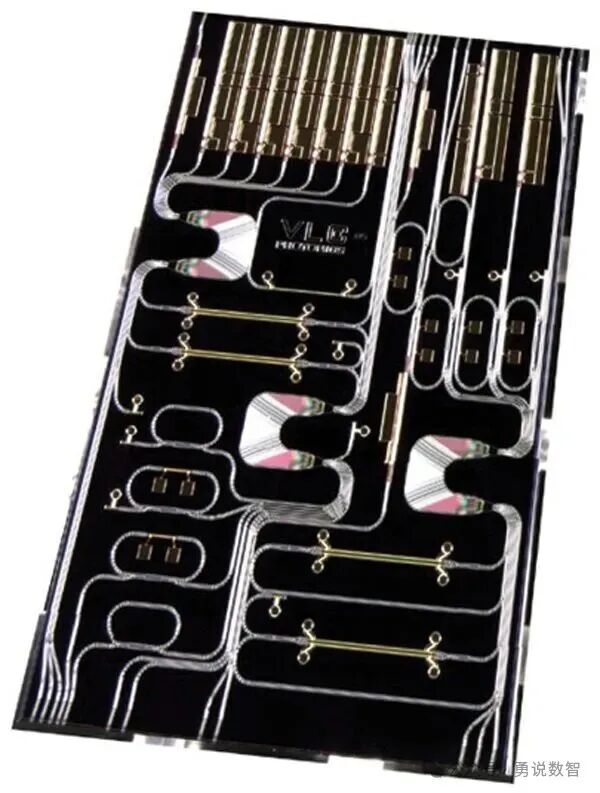

图注：单片磷化铟集成激光器、调制器、探测器，适配CPO下一代共封装光学架构
四、温度稳定性优异，耐高温抗干扰，适配数据中心苛刻工况
AI 服务器机柜内部温度普遍偏高、散热压力大，磷化铟激光器两大热学优势：
阈值电流温漂小，高温环境下输出光功率波动幅度远小于其他激光器，连续 7×24 小时长时间运行光功率衰减慢。
抗电磁干扰能力强，不会被服务器、交换机强电磁环境干扰，通信误码率极低。
这也是电信骨干网数十年长期选择磷化铟作为干线光源的关键原因。
五、波长可调谐特性，完美适配 WDM 波分复用，光纤带宽成倍扩容
磷化铟激光器可通过结构设计实现连续波长调谐：
单根光纤内可同时传输数十路不同波长光信号（CWDM/DWDM），单光纤带宽从数百 G 提升至数 T，极大降低算力中心光纤布线成本。
是长距离城域网、骨干传输、远距离 DCI 数据中心互联的核心方案。
从 2.5G、10G 光纤通信时代至今，磷化铟激光器商用超过 30 年，寿命、良率、可靠性模型完全标准化，大规模量产工艺稳定。
当前全球 80% 以上磷化铟需求来自 AI 数据中心光模块；800G 光模块单台需要 4~8 颗磷化铟激光芯片，1.6T 耗材量为 800G 的 2.7 倍，短期无成熟替代方案。

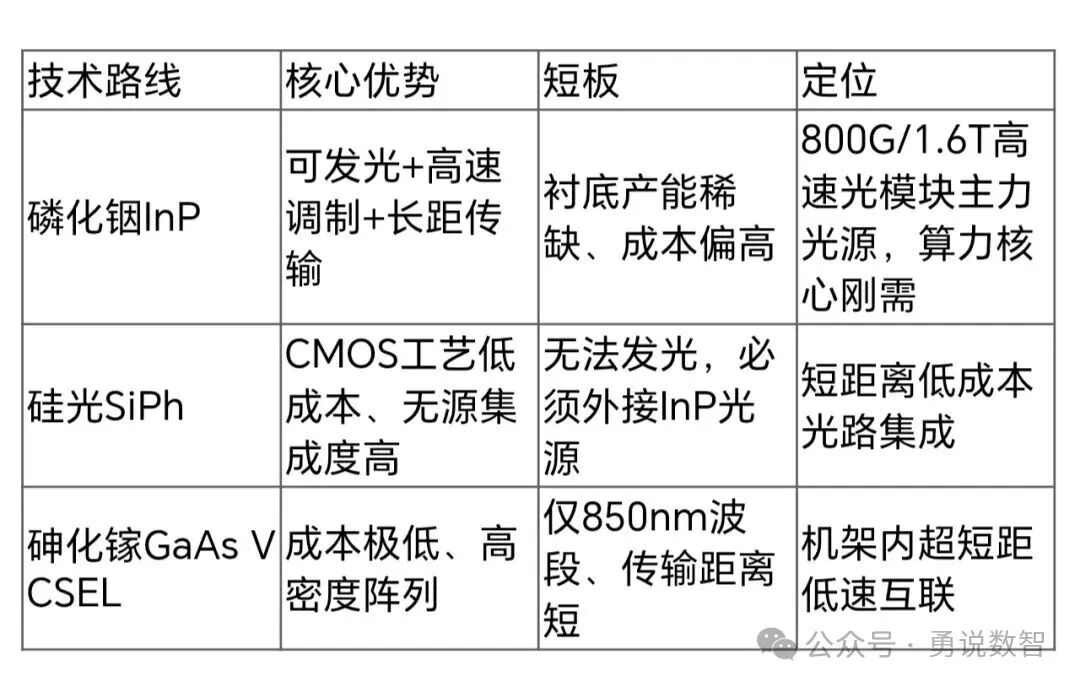

磷化铟 vs 硅光 / 砷化镓核心优劣简对比
核心应用价值总结
磷化铟激光芯片不是简单零部件，是 AI 算力网络的光电转换枢纽：算力越膨胀、光模块速率越高，磷化铟的不可替代性越强，是算力基础设施里的战略性材料。
