2026年上半年，大族数控在一份券商调研里确认了一组数字：超快激光钻机出货20台，确认收入约1亿元。差不多同一时间，三菱电机的CO₂钻机年产能约600台，明确没有扩产计划，交期最长排到约12个月。
一头在放量，一头交不出货。这看起来像替代，但把参数摊开看不是。这篇想拆清楚的是：超快激光现在替代的不是CO₂的存量，是CO₂物理上够不到的那一段——50μm以下的孔。CO₂在80–150μm的地盘三年内不会丢，但所有新增的高端需求，都在往超快那边走。
从机柜到钻孔机，传导链是这么走的
AI服务器算力密度上去了，PCB跟着变：层数从8–12层提到32层以上高多层板，HDI做到6阶26层以上；1.6T光模块改走mSAP类载板工艺。板子越做越密，孔就得越做越小——密集微孔已做到50μm甚至更小。
孔变小只是第一层。第二层是材料：覆铜板从M8升到M9/Q布，Q布的SiO₂含量到99.99%。这种材料硬、脆、低损耗，机械钻的钻针寿命从约2000孔掉到约200孔。

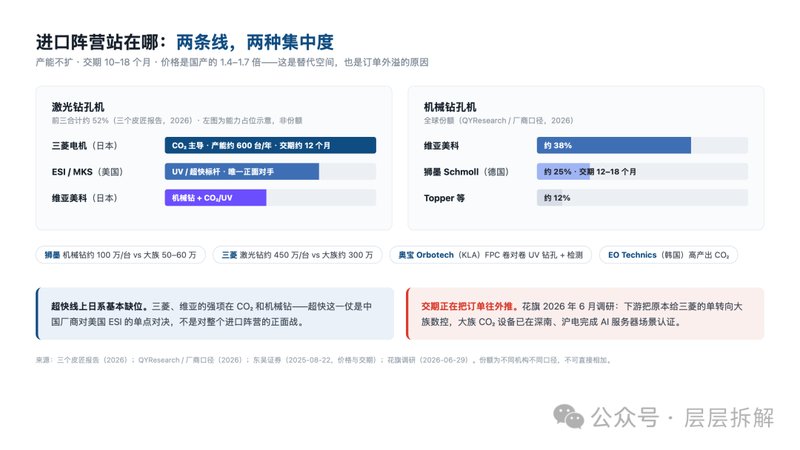

到这里，两条传统路线同时碰壁：机械钻孔径下限0.15mm，物理上够不着；CO₂的80–150μm也偏大，而且它是红外热加工，在这种低损耗材料上热损伤和孔壁碳化风险上升。三菱CO₂钻机交期约12个月，产能不扩，订单自然外溢——下游把原本给三菱的单转向了大族数控，大族的CO₂设备已在深南电路、沪电股份完成AI服务器场景认证。
CO₂的问题不是做得不够好，是波长决定了它到不了
CO₂激光用波长10.6μm。波长长，能聚焦出来的光斑就小不了——受衍射极限约束，物理下限在40–50μm，实际能高效加工的孔径下限是50–70μm。这不是工艺调性能解决的，是物理参数划死的。
而且CO₂加工原理是"热"：能量被材料吸收、熔化、气化。对付普通玻纤树脂没问题，但对Q布这种高SiO₂材料，热堆积会带来碎屑、微裂纹和孔壁碳化，还得先做黑化/棕化前处理。
超快激光走另一条路。皮秒、飞秒级短脉冲，能量在热还没来得及扩散时就完成加工——业内叫"冷加工"。孔壁粗糙度显著更低，孔径能做到50μm以下，铜箔、玻纤、树脂、ABF/BT这些材料通吃，还能省掉前处理工序。

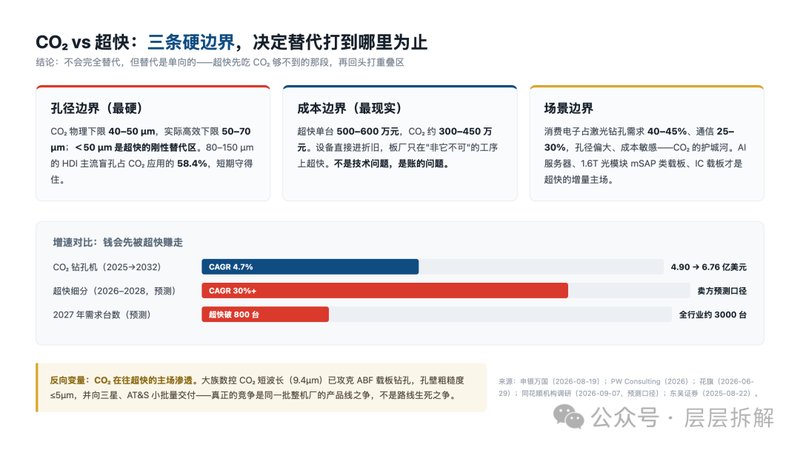

那超快会不会把CO₂全替代掉？三条边界摆出来答案就清楚了
第一条是孔径线，最硬。50μm以下是超快的刚性替代区；80μm以上CO₂仍是最优解——HDI主流盲孔正好落在这个区间，HDI占CO₂钻孔机应用的58.4%。这块基本盘，超快短期动不了。
第二条是成本线，最现实。超快设备单台500–600万元，CO₂约300–450万元。板厂只在"工序非它不可"的地方上超快，不会为了机型统一全部换掉。不是技术问题，是账的问题。
第三条是场景线。激光钻孔需求里消费电子占40–45%、通信占25–30%，这两块对成本敏感、孔径偏大，短期是CO₂的护城河；AI服务器和交换机、1.6T光模块mSAP类载板、IC载板，才是超快的增量主场。
还有一条反向变量：CO₂自己在往超快主场渗透。大族数控的CO₂短波长（9.4μm）方案已攻克ABF载板钻孔，孔壁粗糙度做到≤5μm，并向三星、AT&S小批量交付。真正的竞争是同一批整机厂里的产品线之争，不是技术路线的生死战。
